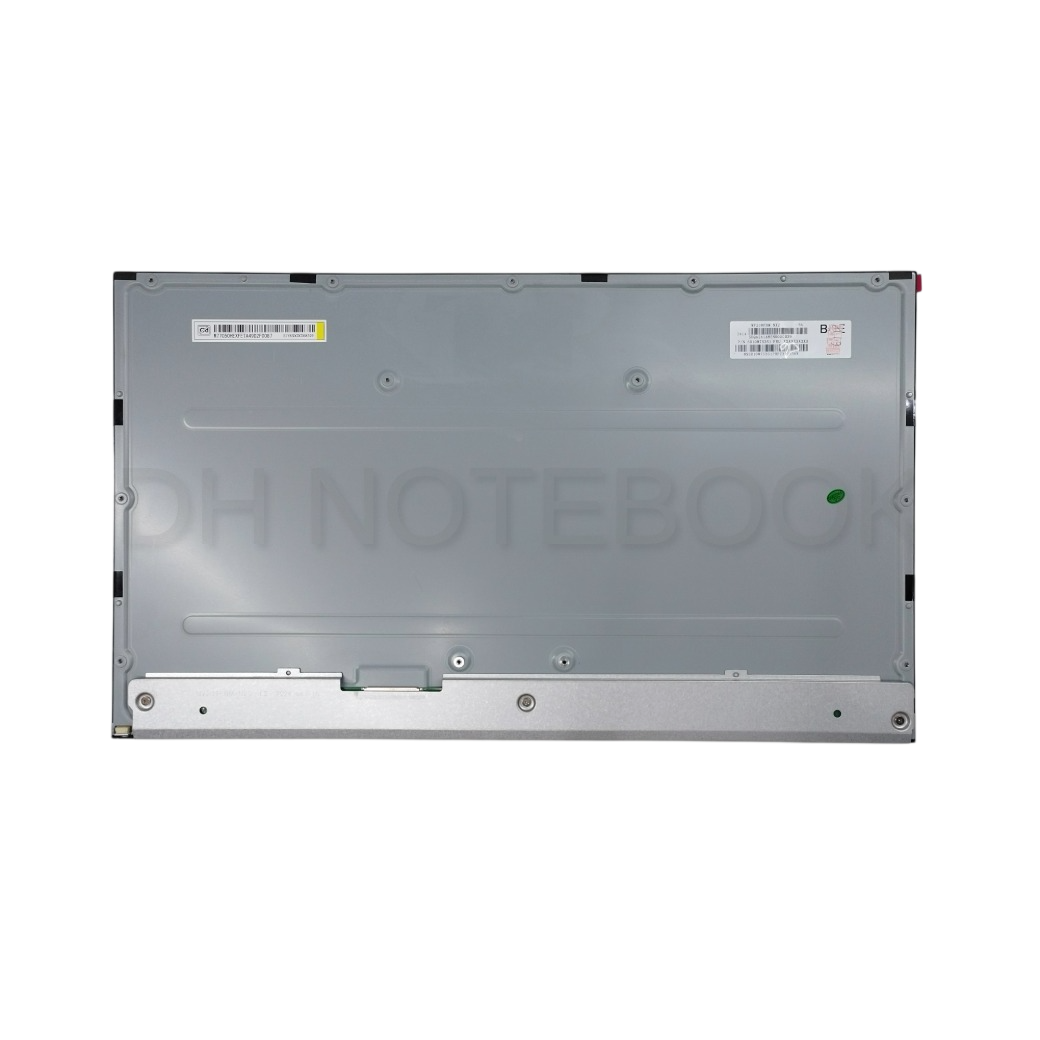

จอ All-in-One 23.8 MV238FHM-NX2 100Hz FHD 30 pin ไร้ขอบ สำหรับ IdeaCentre 3 ProOne 440 OptiPlex 7480 Aspire C24

LCD 23.8 MV238FHM-NX2 30 PIN 100Hz 1920(RGB)×1080, FHD ขนาด Outline Dim. 535(H)×313(V)×13.2(D) mm

เช็คราคา สั่งซื้อ หน้าจอ MV238FHM-NX2 เลยตอนนี้
กดที่ ICON >>>


จอ AIO 23.8 นิ้ว MV238FHM-NX2 สเป็ค FHD 100Hz พินเชื่อมต่อ 30 pin LVDS พร้อมช่องไฟแยก 6 pin บอดี้ไร้ขอบ ไม่มีหู ขนาด 535x313 มม. ใช้ซ่อมเครื่องรุ่น IdeaCentre 3 24IRH9, IdeaCentre 3 24ITL6, ProOne 440 G9, OptiPlex 7480, Vivo AiO V241 และ Aspire C24-1650 ได้

ข้อมูลสินค้า
Part Type: อะไหล่ OEM สำหรับ ทดแทน/ซ่อม/เปลี่ยน panel จอ โน๊ตบุ๊ค และ All-in-One
Panel Type: ADS (เทคโนโลยีมุมมองกว้างเหมือน IPS)
DH SKU: LED23837
Brand: BOE
P/N: MV238FHM-NX2
FRU/Remarks/Code: n/a
Diagonal Size: 23.8 นิ้ว
Resolution: 1920(RGB)×1080, FHD
Aspect Ratio: 16:9 (W:H)
Outline Size: 535(H)×313(V)×13.2(D) มม. (ขนาดรวมขอบจอ)
Lamp Type: WLED
Luminance: 250 cd/m² (Typ.)
Contrast Ratio: 1000:1 (Typ.)
Support Color: 16.7M, 99% sRGB
sRGB coverage: 99%
Viewing Angle: 89/89/89/89 (Typ.)(CR≥10)
Frequency: 100Hz
Response Time: 14ms (Typ.)(Tr+Td)
Signal Interface: LVDS (2 ch, 8-bit), 30 pins Connector (มีช่องเสียบไฟแยก 6 pins สำหรับ Backlight)
Display Mode: ADS, Normally Black, Transmissive
Optical Technology: ADS (Advanced Super Dimension Switch)
Touch Screen: ไม่มี (Without)
Shape Style: Flat (ไม่มีหูยึด)
Fixation Holes & Brackets: ไม่มี (ไม่มีหู)
Surface: Antiglare (จอด้าน)
Item Weight: n/a
Distinctive Features: อัตรารีเฟรชเรท 100Hz, ขอบจอบาง 3 ด้าน (3-side borderless)
Condition: 100% Brand new and high quality
Country Supplier: China
Warranty: 6 Months

รายการอุปกรณ์ที่อาจจะใช้อะไหล่หน้าจอนี้ได้ (Compatible models):
IdeaCentre AIO 3 24IRH9, 3 24ITL6, 3 24IMB05, 3 24ADA6, 3 24ALC6, 3 24IAP7
IdeaCentre AIO 520-24ICB, 520-24ARR
Ideacentre A340-24IWL, A340-24ICB, A540-24ICB
ThinkCentre M828Z, M838Z, M90A, M930Z, V50A-24IMB
ThinkCentre Neo 30a-24 Gen 3, Gen 4
ProOne 440 G9, ProOne 400 G4
Pavilion 24-f0151d, 24-df0052d, 24-dp0202d
OptiPlex 7460, 7480 (รุ่น Non-Touch)
Inspiron 5490, 5400 (รุ่น Non-Touch)
M241DAK, V241IC, M5401WU, V241F, V241E, V241EAK
Aspire C24-1650, C24-1651, C24-1800, C24-865-UA91
Veriton EZ2740G

โมเดลที่อาจจะทดแทนกันได้ (Compatible part number):
ตระกูล MV238FHM: MV238FHM-N10, MV238FHM-N20, MV238FHM-N30, MV238FHM-N40, MV238FHM-N50, MV238FHM-N60, MV238FHM-N61, MV238FHM-N62, MV238FHM-N70
ตระกูล NX: MV238FHM-NX0, MV238FHM-NX1, MV238FHM-NX3, MV238FHM-NX4, MV238FHM-NX5
ตระกูล LM238WF2: LM238WF2-SSK1, SSK2, SSK3, SSM1, SSM2, SSM3, SSF1, SSF2, SSA1, SSP3
อื่นๆ: M238HCA-L3B, M238HVN01.0

การเลือกหน้าจอให้ใช้งานได้ (ความรู้พื้นฐาน)
การเลือกซื้อจอ All-in-One (AIO) เพื่อทดแทนรุ่น MV238FHM-NX2 ให้เน้นตรวจสอบที่ขนาดหน้าจอ 23.8 นิ้ว และความละเอียด Full HD (1920x1080) โดยหัวใจสำคัญคือต้องเช็คพินเชื่อมต่อแบบ LVDS 30 pin และมีตำแหน่งจุดต่อไฟ Backlight แยก 6 pin ให้ตรงจุดเดิม เนื่องจากเป็นจอแบบไร้ขอบ (Borderless) จึงต้องวัดขนาดความกว้างยาว (Outline Size) ให้เป๊ะที่ 535x313 มม. เพื่อให้ลงล็อคกับฝาหลังเครื่องได้พอดี ตัวจอเป็นเทคโนโลยี ADS (IPS) ให้มุมมองกว้างและรองรับความถี่สูงถึง 100Hz ซึ่งไหลลื่นกว่าจอมาตรฐานทั่วไป รุ่นนี้เป็นแบบไม่มีหูยึดน็อตและแผงวงจรมีความกว้างเฉพาะตัว ดังนั้นก่อนสั่งซื้อช่างควรถอดแกะหน้าจอเดิมออกมาเพื่อยืนยันรหัส Part Number และตำแหน่ง Connector ที่ติดอยู่ด้านหลังจอ เพื่อความชัวร์ในการใช้งานร่วมกันได้จริง


ความรู้พื้นฐานในการเทียบสเป็ค:
ดูขนาด: ต้องเป็น 23.8 นิ้ว Wide Screen
ดู Pin: ต้องเป็น LVDS 30 pins + 6 pins (Backlight)
ดู Resolution: 1920x1080 (Full HD)
ดูคุณสมบัติ IPS: จอรุ่นนี้เป็น ADS (เทคโนโลยีเดียวกับ IPS) มุมมองกว้าง
ดูรูไขน็อต: รุ่นนี้ไม่มีหูยึด (ไม่มี Fixation Holes)
ดูความยาวด้านกว้าง: Outline 535 มม.
ดูอัตราส่วนภาพ: 16:9
ดูประเภทของ Pin: LVDS 30 pins (แบบจอ AIO)
ดูตำแหน่ง Connector: ต้องอยู่ตำแหน่งเดียวกับจอเดิมเพื่อไม่ให้สายแพตึงหรือใส่ไม่ได้
